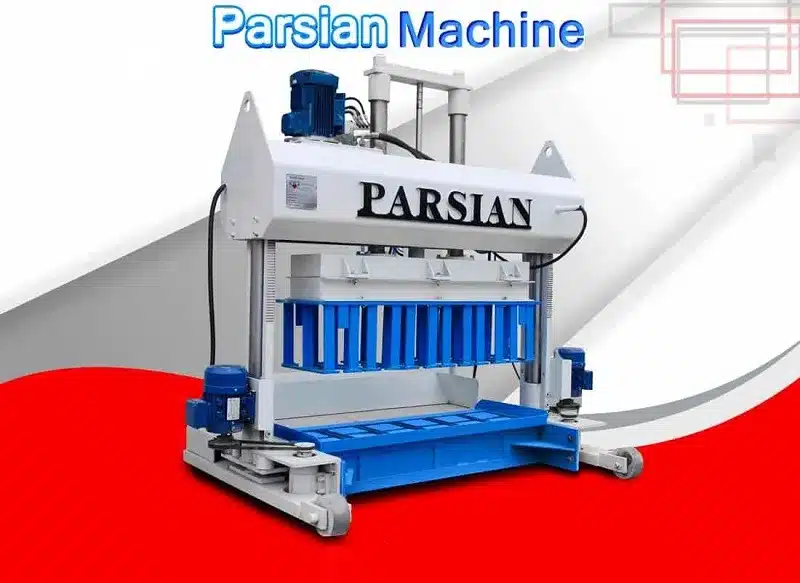

توضیحات دستگاه تولید بلوک، جدول و فلاورباکس هیدرولیک (متحرک) KAD1000

Kad1000، ساده‌ترین و کوچیک‌ترین دستگاه سه کاره بوده و جزو یکی از دستگاه‌های بلوک زن شرکت پارسیان ماشین سازان تبریز است. سه کاره بودن این دستگاه به معنی این است که کاد 1000 قابلیت تولید انواع بلوک (مانند بلوک تیغه‌ای، سقفی و دیواری) ، انواع جدول ( مانند کانیو، آبرو، جدول تک لبه، حلالی و ترکیبی) و فلاور باکس را دارد. این امکان تنها با تعویض قالب‌های دستگاه ممکن است و تمامی قالب‌ها به راحتی و با کمترین زمان روی دستگاه جاگذاری می‌شوند. برای تولید هر کدام از محصولات می‌توان از مواد اولیه‌ای همچون شن، ماسه، پوکه معدنی و پوکه صنعتی( لیکا) و… استفاده کرد. این دستگاه کارایی بالایی دارد و بسیار کارآمد بوده و برای افرادی که می‌خواهند تولید قطعات بتنی خود را در محیط کارگاه شروع کنند بسیار مناسب است.

ویژگی‌های دستگاه کادونا1000

1. کارایی بالا در تولید انواع محصولات بتنی
2. مقاومت بالای دستگاه
3. کم هزینه بودن
4. انعطاف در بحث تعمیرپذیری
5. سهولت در استفاده از خود دستگاه
6. قیمت بهینه و مناسب
7. استفاده از نیروی کاری نیمه ماهر

مشخصات و نحوه کار دستگاه 1000

زمین مورد نیاز برای استفاده از دستگاه کادونا 1000 پارسیان باید باند بتنی مسطح با متراژ مورد نظر باشد تا دستگاه به راحتی و بدون هیچ مشکل خاصی روی باند حرکت کرده و محصولات را به صورت تخم‌گذار تولید کند.
این نوع دستگاه با فرغون تغذیه می‌شود؛ بدین صورت که ابتدا مواد اولیه مورد نظر مانند شن، ماسه، لیکا و… را آماده کرده و به داخل فرغون انتقال داده و سپس توسط کارگر با پارویی که شبیه T است داخل قالب را تغذیه می‌کند. همزمان با پر شدن قالب عمل ویبره، پرس و ضربه روی مواد داخل قالب اجرا شده و در نهایت دستگاه توسط سیستم محرکه الکترو گیربکس به عقب حرکت کرده و محصول را به جا می‌گذارد. عملیات بالا و پایین شدن پرس و همچنین سقوط آزاد تماما به صورت هیدرولیک انجام می‌پذیرد.
دستگاه در طول باند حرکت کرده و هنگامی که به آخر باند می‌رسد توسط فرمان دور زده و به اول خط باز می‌گردد.
مقدار ویبره وارده به مواد برای تولید جدول، بلوک و فلاورباکس از لحاظ زمان و شدت باهم متفاوت هستند. در تولید جدول یک ویبره اضافی از سه جهت به مواد وارد می‌شود؛ این در صورتی است که برای تولید بلوک ویبره از دو جهت اعمال می‌شود.

مشخصات قطعات مصرفی در دستگاه جدول زن متحرک 1000

• شيلنگ‌های هيدروليکی: flex ایتالیا
• کلیه الکتروموتورها ودینام های انتخاب شده در سیستم ویبراتورها، SIMENS آلمان است.
• شيرهای کنترل دستگاه: گالتک ایتالیا
• جنس فولاد ورق های قالب دستگاه: ورق ضد سايش مخصوص
• شفت جک‌ها: فولاد هارد کروم مخصوص ایتالیا
• لاستیک های ضربه گیر: Neoprene آلمان
• چفت و بست ها: آلمانی
• سیلندر جک ها: BOHLER آلمان
• شاسی دستگاه: نوع اروپایی بوده که توان تحمل بالایی در اثر ویبره و پرس را دارا است. (با ضریب اطمینان 2.5)
• رنگ دستگاه: اپوکسی

مقایسه kad1000 با دیگر بلوک زن‌ها

یک مدل بالاتر از کادونا 1000، kad1100 است. تمامی امکانات و همچنین محصولات تولیدی این دو دستگاه کاملا شبیه هم هستند. کاد 1100 نیز مانند کاد 1000 سه کاره بوده و قابلیت تولید انواع بلوک با انواع مصالح شن، ماسه، لیکا و… ، انواع جدول (با طول رونده cm30) در ابعاد مختلف و فلاورباکس را دارد.
تنها تفاوت بین این دو دستگاه، سیستم هیدرولیک فرمان و سیستم خودپرکنی است که در بلوک زن kad1100 وجود دارد. تغذیه شدن قالب در کاد1000 توسط خود کارگر صورت می‌گیرد.

دستگاه به عنوان بلوک زن

دستگاه کادونا 1000، می‌تواند انواع بلوک در ابعاد مختلف را برای مصارف مختلف تولید کند. بلوک‌هایی که این دستگاه تولید می‌کند.
• بلوک 6 عددی 40*20*20
• بلوک 8 عددی 40*20*15
• بلوک 10 عددی 40*20*10
تفاوت این بلوک‌ها در ضخامت و تعداد سوراخ‌ها و نوع مصالح مصرفی است. هر بلوک تولید شده، با توجه به مصالح استفاده شده برای ساخت بلوک، کاربرد ویژه خود را دارد و در جاهای مختلف یک ساختمان به کار می‌رود.
• بلوک ساخته شده با شن وماسه برای دیوارهای حمال به کار می‌رود.
• به منظور سبک سازی ساختمان، از بلوک‌های 40*20*15 که با پوکه معدنی و لیکا تولید شده‌اند استفاده می‌شود.
• برای داخل ساختمان و پارتیشن‌های آن از بلوک با ابعاد 40*20*10 به کار می‌رود.

دستگاه به عنوان جدول زن

Kad1000 به عنوان جدول زن توانایی تولید انواع جدول در ابعاد و طرح‌های مختلف را دارد. جدول‌هایی که کاد 1000 می‌تواند تولید کند با حداکثر طول رونده جدول (عرض جدول) cm30 بوده و در تولید جداول با ارتفاع متفاوت تا ابعاد cm90 نیز این امکان را فراهم می‌کند.
کانیوو، آبرو، جدول تک لبه، جدول حلالی و ترکیبی از انواع جدول‌هایی است که این دستگاه می‌تواند تولید کند. این امکان تنها با تعویض قالب‌ها انجام‌پذیر است. با این دستگاه می‌توان 93 مدل جدول، 104مدل بلوک، 67 مدل فلاورباکس تولید کرد. این دستگاه توان تولید مشتقاتی از محصولات بلوک، جدول و فلاورباکس، در طرح‌های خاص را نیز فراهم می‌کند.

دینام دستگاه KAD1000 به این شرح است:

• یک عدد دینام 1 اسب بخار جهت حرکت دستگاه
• یک عدد دینام ۴ اسب بخار جهت سیستم هیدرولیک
• دو عدد دینام ۲ اسب بخار جهت سیستم ویبراسیون
• یک عدد الکترو ویبره 1/5 اسب بخار

نمونه‌ای از جدول، بلوک و فلاور باکس KAD1000:
