خط تولید بلوک اتوماتیک (جدول، بلوک و سنگفرش) TP.RN2530

(2 customer reviews)

ویژگی‌های TPRN.2530

  • نوع: دستگاه ثابت
  • کفپوش: 1400 مترمربع
  • فلاورباکس: 8000 عدد
  • جدول: 6000-7500 عدد
  • بلوک: 18000-21000 عدد
  • دیگر مزایا: دو نوع تک پاکته و دو پاکته

استعلام قیمت

توضیحات خط تولید بلوک اتوماتیک (جدول، بلوک و سنگفرش) TP.RN2530

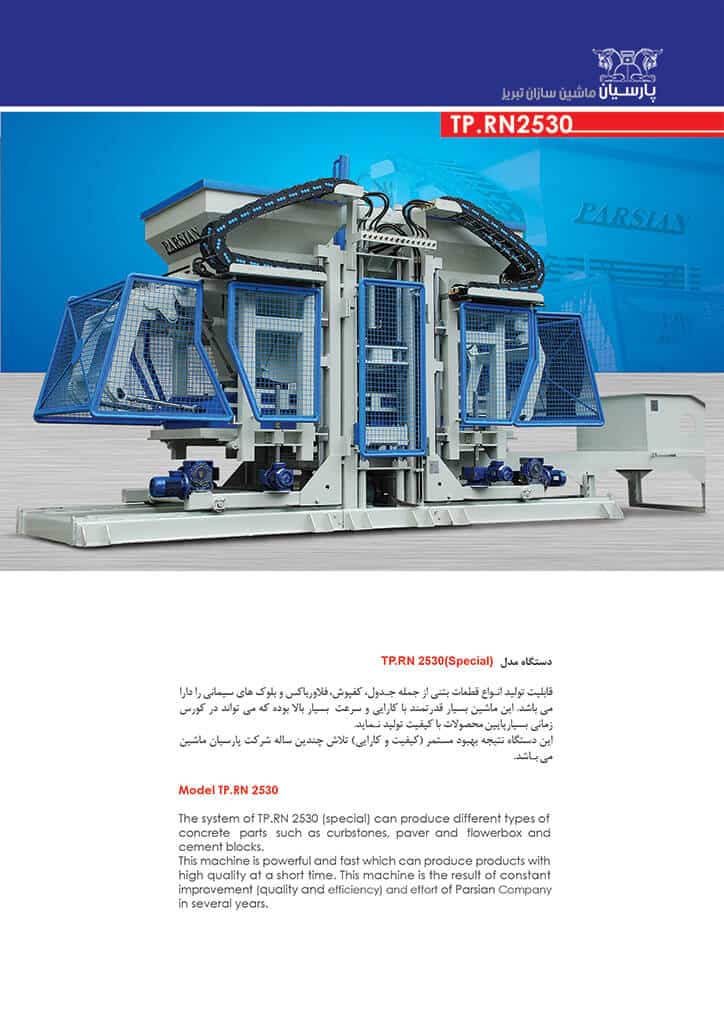

دستگاه TP.RN2530، جزو دستگاه‌های ثابت و اتوماتیک شرکت پارسیان است. این دستگاه مانند دیگر دستگاه‌های پارسیان از کیفیت و مقاومت بالایی برخوردار بوده و تمامی قطعات استفاده شده برند کشور آلمان و ایتالیا هستند. این دستگاه 4 کاره قابلیت تولید انواع بلوک از انواع مصالح، انواع جدول مانند کانیو و آبرو، انواع سنگفرش و فلاورباکس را دارد. در مقایسه این نوع دستگاه با دستگاه‌های هم نوع خود تفاوت زیاد بوجود ندارد و از لحاظ ظرفیت تولید و ابعاد دستگاه مقداری متفاوت هستند. دستگاه 2530 برای سازمان‌های بزرگی که نیاز به یک خط تولید کامل برای تولید محصولات بتنی در تیراژ بالا را دارند مناسب است. ظرفیت محصولاتی که این دستگاه می‌تواند تولید کند به شرح زیر است:

  • ظرفیت کفپوش بتنی: 1400 مترمربع (6*10*20)
  • ظرفیت جدول بتنی: 7500 عدد (15*30*50)
  • ظرفیت فلاورباکس بتنی:8000 عدد (20*25*45)
  • ظرفیت بلوک بتنی: 21000 عدد (15*20*40)

TP.RN2530 به عنوان خط تولید:

دستگاه بلوک زنی اتوماتیک  2530، به دلیل این خط تولید گفته می‎‌شود که به غیر از خود دستگاه، به تجهیزات دیگری نیز نیاز دارد که به همه آن تجهیزات و دستگاه یک جا خط تولید TP.RN2530 گفته می‌شود. خط آماده سازی مصالح، خط تولید، خط بسته بندی از مراحل فول کامل این دستگاه است:

مرحله اول

آماده سازی مصالح مرحله اول در این خط تولید است. در این مرحله تمامی مصالح، اهم از شن و ماسه، سیمان با دانه‌بندی مختلف و آب به میزان لازم و توسط سیستم بچینگ توزین شده و توسط نوار نقاله به داخل میکسر ریخته و باهم ترکیب می‌شوند. این مصالح ترکیب شده در میکسر، با نوار نقاله یا فیدر به سمت خط تولید می‌رود.

مرحله دوم

مرحله دوم خط تولید و نحوه کار دستگاه است. در این مرحله ملات تهیه شده از بالا به داخل پاکت دستگاه بلوک زن ریخته شده و مواد از پاکت به داخل لودر تزریق می‌شود و لودر به صورت اتوماتیک قالب را تغذیه می‌کند. شانه‌های دستگاه همراه با پرس، محصولات بتنی را تولید می‌کند و این محصولات تولید شده بر روی پالت‌ها قرار می‌گیرند.

مرحله سوم

انتهای باند زنجیری به یک سیستم الواتور( آسانسور) می‌رسد که در آنجا پالت‌ها به صورت طبقه طبقه دپو می‌شوند. فینگرکار پالت‌های طبقه بندی شده را برای عمل آوری به اتاق بخار می‌برد تا محصولات بعد از سپری کردن 8الی 10 ساعت، به خط بسته‌بندی که سومین مرحله از خط تولید دستگاه TPRN 2530 است، منتقل شوند.

در این مرحله فینگرکار محصولاتی که خشک شده‌اند را به سمت ربات بسته‌بندی برده و بعد از بسته‎بندی و سلفون کشی محصولات، ربات محصولات بسته‌بندی شده را برداشته و کنار می‌گذارد تا به انبار بروند. پالت‌های خالی شده، بعد از تمیزکاری در مسیر، توسط باند زنجیری و پالت‌ برگردان به چرخه خط تولید باز می‌گردند.

TP.RN2530 به عنوان خط تولید اتوماتیک

مهندسان و طراحان شرکت پارسیان در تولید دستگاه‌های بلوک زنی و جدول زنی، با تکیه بر دانش فنی خود و تجربه چندین ساله، دستگاه‎هایی مانند دستگاه ثابت 2530 را طراحی کرده‌اند. این دستگاه با توجه به نیاز بازار و مشتریان تهیه شده است. دستگاه بلوک زن و جدول زن TPRN 2530 یک خط تولید اتوماتیک است که بیشتر مراحل توسط سیستم PLC کنترل می‌شود. این سیستم جوری برنامه‌ریزی شده است که، در صورت وجود مشکل در طول خط تولید، کل خط را به صورت اتوماتیک متوقف می‌کند تا مشکل رفع شود. برای کار با این دستگاه کمترین نیروی انسانی نیاز است و فقط چند اپراتور، کل خط تولید را بررسی و نظارت می‌کنند. در طول مسیر تولید، اپراتور نظاره‌گر بوده و دخالتی در روند تولید ندارد.

مشخصات قطعات مصرفی درخط تولید اتوماتیک بلوک سیمانی،جدول و سنگفرش بتنی TP.RN2530 :

  • لوله های پیستون جک‌ها: لوله های مخصوص سنگ خورده BOSCH و BOHLER آلمان یا دارای CE اروپا
  • شيلنگهای هيدروليکی: از نوع آلمانی يا ايتاليايی
  • شير برقی های کنترل: ( Duplomatic  )ديپلمات ايتاليا
  • شفت جکها: فولاد هارد کروم مخصوص ایتالیایی
  • تابلو برق کنترل: قطعات زیمنس آلمان بوده (کلیدهای حرارتی وکنتاکتورها)، رله ها از مولر آلمان
  • دينام ها: SIEMENS   و VEM آلمان، دارای CE اروپا
  • الکتروموتورهای تنظیمات: دارای CE اروپا
  • ورق های داخل سیستم میکسر و پاروئی ها: ورق دلیدور آلمان یا هارداکس سوئد (20-10  mm)
  • قالب های سیستم: از 3 نوع ورق متفاوت با آلیاژ خاص و دارای مقاومت بسیار زیاد در مقابل سایش
  • سیستم میز ویبراتورها: به صورت نامتقارن و دوتیکه
  • رنگ مورد استفاده: رنگ مخصوص اتومبیل
  • شاسی دستگاه: قوطی صنعتی 10-12 میلی متر فوق سنگین با مقاومت بالا در برابر ضربه، فشار ( ضریب اطمینان 2.5)
  • سیستم مجهز به مانیتور تاچ اسکرین SIEMENS آلمان با قابلیت کنترل اتوماسیون توسط میکروسوئیچ ها و سنسور‌ها است.

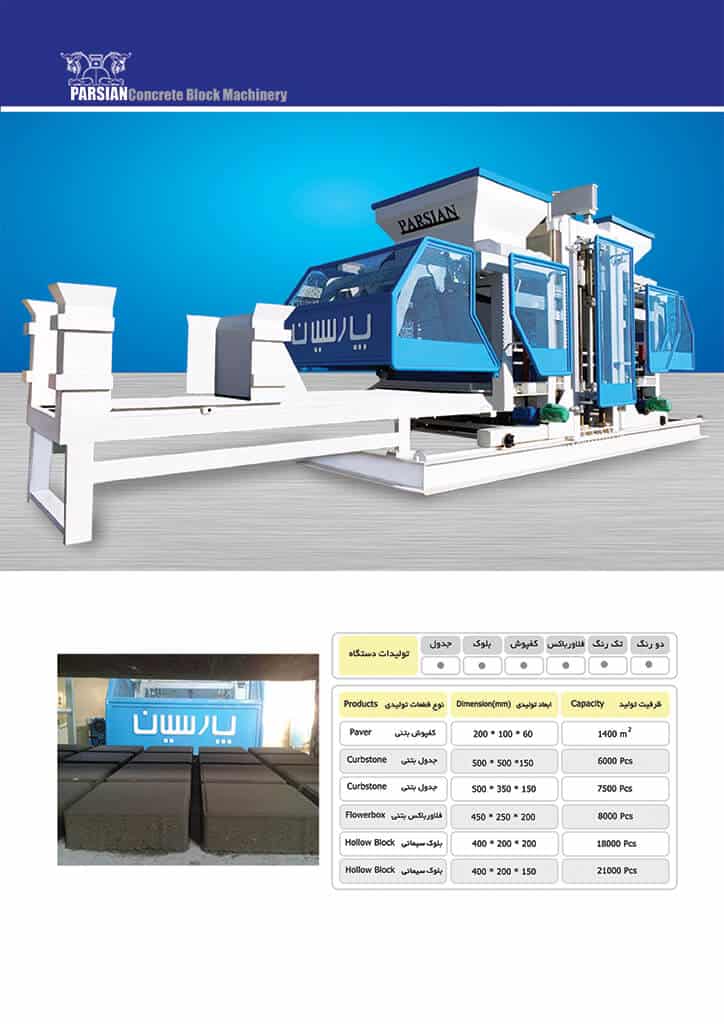

نمونه‌ای از محصولات تولید شده توسط TP.RN 2530:

نوع قطعات تولیدی ابعاد تولیدی ظرفیت تولید
کفپوش بتنی 200x100x60 mm 1400 متر مربع
جدول بتنی 500x500x150 mm 6000 عدد
جدول بتنی 500x350x150 mm 7500 عدد
بلوک سیمانی 400x200x200 mm 18000 عدد
بلوک سیمانی 400x200x150 mm 21000 عدد
فلاورباکس بتنی 450x250x200 mm 8000 عدد

دستگاه TP.RN2530
