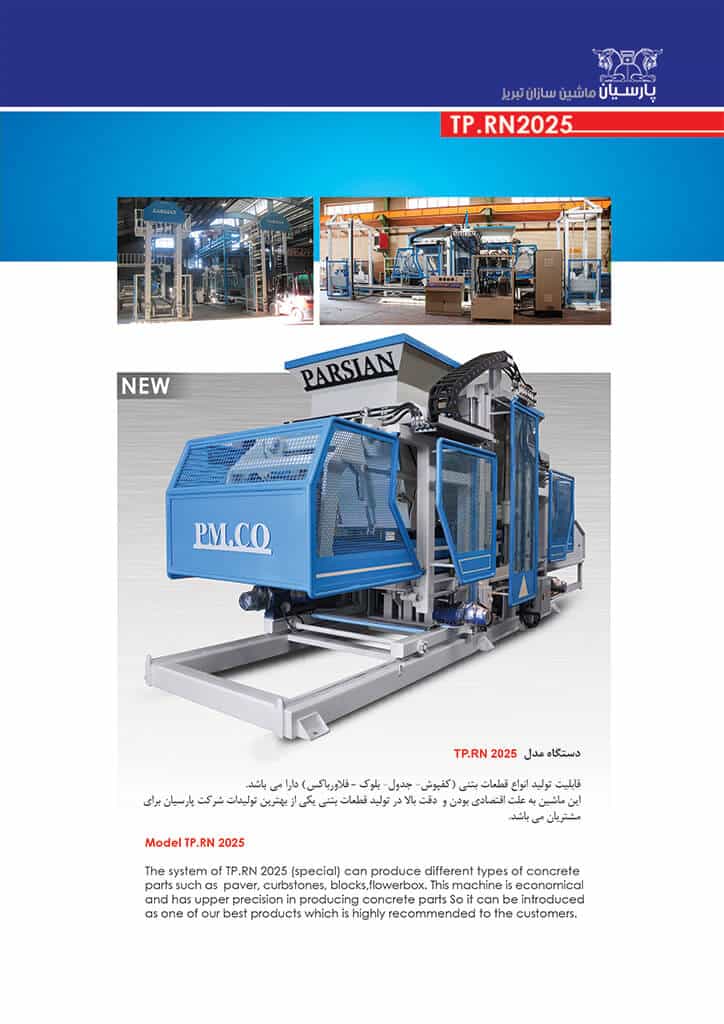

توضیحات خط تولید اتوماتیک سنگفرش،بلوک و جدول بتنی TP.RN2025

دستگاه TP.RN2025، جزو یکی از دستگاه‌های ثابت، بلوک زن، جدول زن، سنگفرش زن و فلاورباکس است. این دستگاه 4 کاره اتوماتیک بوده و در بین دستگاه‌های متنوع پارسیان ماشین سازان تبریز جزو دستگاه‌های میان رده محسوب می‌شود. دستگاه بلوک زن 2025، توانایی تولید بیش از 3000 نوع از محصولات بتنی مانند انواع بلوک از انواع مصالح، انواع جدول، انواع فلاورباکس، انواع سنگفرش و مشتقات این محصولات را داراست. برای تولید هرکدام از محصولات فقط کافی‌ست قالب داخل دستگاه تعویض شود که تعویض قالب دستگاه ثابت 2025 به دلیل مجهز بودن دستگاه به سیستم قالب تعویض کن، بسیار راحت است. خطای انسانی کم، عمر بالای دستگاه، استفاده از قطعات مصرفی با کیفیت در خط تولید از ویژگی‌های این دستگاه است.

مقایسه دستگاه TP.RN2025 با دیگر دستگاه‌های ثابت

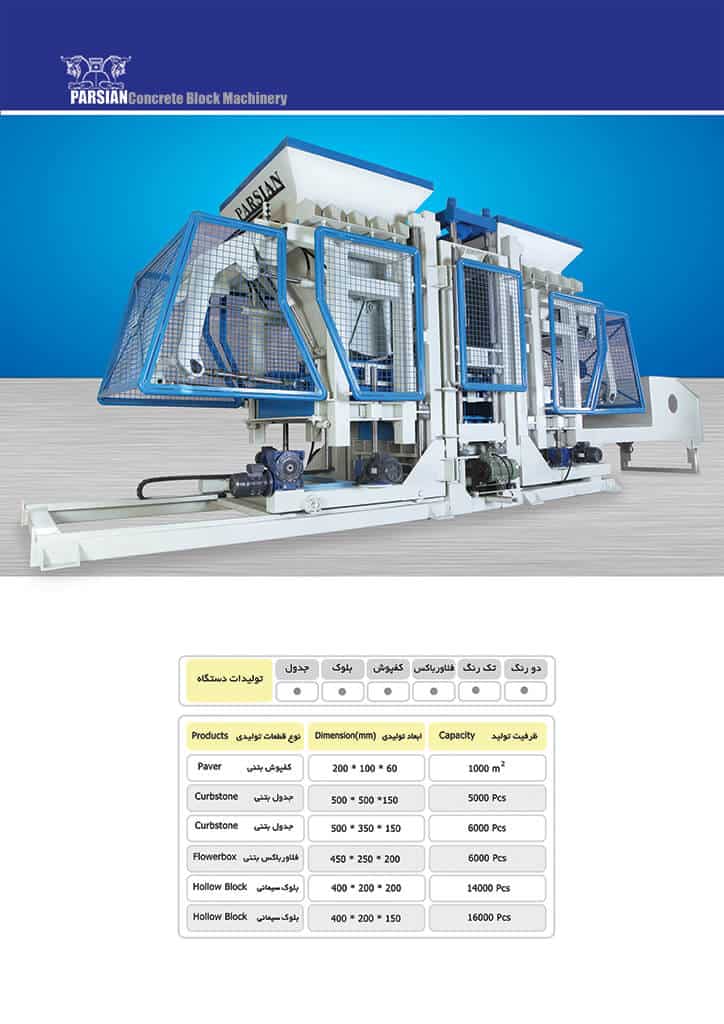

ظرفیت تولید محصولات بتنی به شرح زیر است:

• ظرفیت کفپوش بتنی: 1000 مترمربع (6*10*20)
• ظرفیت جدول بتنی: 6000 عدد (15*30*50)
• ظرفیت فلاورباکس بتنی:6000 عدد (20*25*45)
• ظرفیت بلوک بتنی: 16000 عدد (15*20*40)

TP.RN2025 به عنوان خط تولید

شرکت پارسیان ماشین سازان تبریز به منظور کاهش خطای نیرو انسانی در تولیدات بتنی و سیمانی، دستگاه‌های ثابت و اتوماتیکی مانند دستگاه TPRN 2025، به بازار عرضه کردند. دستگاه و تجهیزاتی که در کنار آن به کار رفته است، یک خط تولید کامل نامیده می‌شود. در این خط تولید، دستگاه ثابت بوده و تجهیزات لازم در طول خط تولید جایگزین نیروی انسانی می‌شود. در مسیر تولید محصولات، تنها چند اپراتور به منظور نظارت بر نحوه تولید، در کنار تجهیزات قرار می‌گیرند.

نحوه کار دستگاه TP.RN2025

در دستگاه بلوک زن اتوماتیک TP.RN2025 از پالت‌های چوبی استاندارد جهت تولید محصولات استفاده می‌شود، بدین صورت که پالت‌ها از خشاب، توسط سیستم جک و هدرولیک به زیر قاب هدایت شده و نهایتا محصول (سنگفرش، فلاورباکس، بلوک و جدول) روی پالت جاگذاری شده و توسط کانوایر زنجیری به سیستم الواتور هدایت می‌شود. تمامی عملیات تولید فیزیکی در دستگاه 2025، به صورت اتوماتیک بوده و توسط برنامه PLC اجرا می‌شود. اپراتور نقش نظارتی بر عملکرد سیستم، از طریق مانیتورینگ را دارد.

در طول مسیر خط تولید، تمام تجهیزات توسط نوار نقاله‌ها و باندهای زنجیری به  هم دیگر متصل شده‌اند و این پالت‌ها توسط باندهای زنجیری در طول مسیر حرکت می‌کند. مصالح اولیه می‌تواند شن و ماسه، سیمان، لیکا، پوکه معدنی و آب و… باشد. این مواد در سیستم توزین وزن شده و برای ترکیب شدن، توسط نوار نقاله به داخل میکسر ریخته می‌شوند.

ملات مورد نیاز برای تولید بلوک، جدول، فلاورباکس و سنگفرش، بعد از آماده شدن در میکسر، توسط نوار نقاله‌ها یا فیدرهای ملات بر، داخل پاکت دستگاه ریخته شده و بعد از پر شدن لودرها، عمل تغذیه قالب به صورت اتوماتیک به همراه ویبراسیون انجام می‌گیرد. شانه‌های دستگاه عمل پرس و ضربه را روی ملات اجرا می‌کنند. تمامی این مراحل توسط plc و برنامه نرم افزاری به صورت اتوماتیک انجام گرفته و در طی آن اپراتور بر روی نحوه کارکرد دستگاه نظارت دارد.

محصولات تولید شده توسط دستگاه، بر روی پالت جاگذاری می‌شوند؛ سپس پالت‌ها، با باند زنجیری به سمت الواتور رفته و در آنجا طبقه‌بندی می‌شوند. این طبقه‌ها توسط فینگرکار به سمت اتاق بخار می‌رود تا مدت 8 الی 10 ساعته را در آنجا سپری کند تا محصول تولید شده بعمل آید.

بعد از خشک شدن محصولات بتنی، فینگرکار دوباره محصولات را از اتاق بخار برداشته و به سمت لوراتور می‌برد تا ربات بسته‌بندی محصولات را روی پالت باربر می‌گذارد. در این حین پالت‌های خالی شده بعد از تمیز کاری در مسیر، توسط پالت برگردان، پشت و رو شده و دوباره به خط تولید باز می‌گردند و محصولات بسته بندی شده نیز در محل مورد نظر، برای ارسال به مشتری، انبار می‌شوند.

TP.RN2025 به عنوان خط تولید اتوماتیک

اتوماتیک بودن، به دلیل وجود سیستم سخت افزاری به نام plc در تابلوهای برقی دستگاه بوده که این امکان را به اپراتور می‌دهد که با تنظیمات مانیتورینگ، مقدار ویبراسیون، مقدار پرس و تمامی حرکات سیستم را برنامه ریزی کند و در نهایت بعد از تنظیمات نهایی با استارت اتوماتیک، کل فرایند تولید به صورت اتوماتیک انجام گردد و صرفا اپراتور سیستم، نقش نظارتی به مانیتور دستگاه را دارد. در سیستم plc تمامی نکات ایمنی لحاظ شده و در صورت بروز خطر سیستم به صورت اتوماتیک، در شرایط متعارف، خاموش می‌شود.

انواع دستگاه جدول زن اتوماتیک

انواع بلوک زن اتوماتیک

مشخصات قطعات مصرفی در دستگاه اتوماتیک TP.RN2025

• لوله های پیستون جک‌ها: لوله های مخصوص سنگ خورده BOSCH و BOHLER آلمان یا دارای CE اروپا
• شيلنگهای هيدروليکی: از نوع آلمانی يا ايتاليايی
• شير برقی های کنترل: ( Duplomatic  )ديپلمات ايتاليا
• شفت جکها: فولاد هارد کروم مخصوص ایتالیایی
• تابلو برق کنترل: قطعات زیمنس آلمان بوده (کلیدهای حرارتی وکنتاکتورها)، رله ها از مولر آلمان
• دينام ها: SIEMENS   و VEM آلمان، دارای CE اروپا
• الکتروموتورهای تنظیمات: CE اروپا
• ورق های داخل سیستم میکسر و پاروئی ها: ورق دلیدور آلمان یا هارداکس  سوئد (20-10  mm)
• قالب های سیستم: از 3 نوع ورق متفاوت با آلیاژ خاص و دارای مقاومت بسیار زیاد در مقابل سایش
• سیستم میز ویبراتورها: به صورت نامتقارن و دوتیکه
• رنگ مورد استفاده: رنگ مخصوص اتومبیل
• شاسی دستگاه: قوطی صنعتی 10-12 میلی متر فوق سنگین با مقاومت بالا در برابر ضربه، فشار ( ضریب اطمینان 2.5)
• سیستم مجهز به مانیتور تاچ اسکرین SIEMENS آلمان با قابلیت کنترل اتوماسیون توسط میکروسوئیچ ها و سنسور‌ها است.

نمونه‌ای از محصولات تولید شده توسط TP.RN 2025:
